在广告机、智慧显示终端、工业HMI、会议平板、自助终端等Android设备开发过程中，除了硬件性能和接口配置外，板子开机界面的品牌化定制也是产品开发的重要组成部分。而如何修改开机Logo和开机动画，下面给出基于全志A133平台成熟的实现方案，主要结合全志A133启动流程，对开机Logo、开机动画以及开机视频如何实现进行解析，并以定昌电子基于全志A133平台的DC-A133/DC-B133开发板为例，介绍其在实际项目开发中的应用价值。

Android设备开机界面由哪些部分组成？

很多开发者将开机过程中看到的所有画面统称为"开机动画"，实际上Android设备启动画面通常由三个阶段组成。

第一阶段是Boot Logo，就是开机logo，即按下电源键后最先显示的品牌Logo，它由U-Boot加载完成，在Android系统尚未启动之前便已经显示，因此能够给用户最快的开机反馈。

第二阶段是Boot Animation，也就是Android系统进入Framework阶段后播放的动画，它通常由bootanimation.zip文件组成，可以实现连续图片动画播放，也是Android设备最常见的品牌展示方式。

第三阶段则是Boot Video，即开机直接播放MP4格式的视频文件，相较于图片动画，视频能够展示更加丰富的品牌内容，因此越来越多的智慧终端开始采用视频作为开机展示界面。

正是由于三者处于Android启动流程中的不同阶段，因此其实现方式、存储位置以及修改方法也各不相同。

Boot Logo显示内容

开机logo是属于Bootloader阶段显示的内容，此时U-Boot只能调用较为简单的BMP格式的图片解码。目前全志A133平台可以采用24位BMP图片作为启动Logo，尺寸不能大于1920x1080，然后不得超过实际要点亮的屏幕分辨率，比如搭载了800x1280的mipi图片，则BMP 开机Logo图片不得超过800x1280。

Tips：①由于uboot的默认背景是黑色，因此不必一定要搞满屏的图片，只搞正中间的小logo即可。logo默认居中显示。

②导出24位位图方法：在PS点存储为，选择BMP格式，在如下弹框中选择24(如下图),命名成bootlogo.bmp即可。

③开机Logo BMP图片体积不得超过4MB，保证读取速度和启动效率

开机Logo替换方式

以定昌的全志A133平台开发板为例，主要有三种Logo替换更新方式：

1、对于拥有官方开源sdk的客户

如果拥有完整SDK，开发人员可以直接替换SDK中的bootlogo.bmp文件，重新编译固件后烧录设备即可完成修改，示例代码如下：

./longan/device/config/chips/a133/configs/b6/android/bootlogo.bmp

删除掉

./longan/out/pack_out/bootlogo.bmp

./longan/out/pack_out/boot-resource/bootlogo.bmp
再重新整编固件烧录即可生效.

2、adb 的方式替换

adb root

adb shell mount /dev/block/mmcblk0p1 /mnt

adb push bootlogo.bmp /mnt/bootlogo.bmp

adb shell sync

adb shell reboot

通过ADB直接将新的bootlogo.bmp写入Boot分区，无需重新烧录整个系统镜像，大大提升调试效率。

3、app的方式替换

byte[] logo = simpleReadFile("/sdcard/Download/bootlogo.bmp");

simpleWriteFile("/mnt/logo/bootlogo.bmp",logo);

Log.e("write logo","ok");

在Android应用程序中直接调用文件复制接口，将新的Logo文件写入指定目录，实现用户自主更换Logo，甚至结合服务器实现远程下载更新。

更换开机动画方式

Boot Animation属于Android系统启动阶段，其核心文件为bootanimation.zip动画包，bootanimation.zip的制作在网上有很多教程，篇幅问题这里不赘述。更换开机动画主要也有三种方式：

1、源码级更换开机动画

在Android源码中替换掉./android/device/softwinner/ceres-b6/media/bootanimation.zip

去掉如下代码前面的#号即可. 如无#号可以无视

softwinner/ceres-b6/ceres_b6.mk中
# bootanimation

#PRODUCT_COPY_FILES += \

#    $(LOCAL_PATH)/media/bootanimation.zip:system/media/bootanimation.zip

2、adb shell的方式更换开机动画.

可以利用ADB将动画文件复制到/data/local目录，也就是将做好的bootanimation.zip push到/data/local/bootanimation.zip即可.，一般来说,系统会优先检测并使用此目录的动画

3、app方式更换开机动画.

对于需要频繁更新品牌内容的项目，还可以通过自己的服务器下载开机动画，然后使用如下代码更换

byte[] ani = simpleReadFile("/sdcard/Download/bootanimation.zip");

simpleWriteFile("/data/local/bootanimation.zip", ani);

Log.e("testWirte", "copy boot ani ok");

另外对于开机视频更换，系统会优先选用/data/local/boot.mp4，更换方法同开机动画的源码级更换方式，需要自己仿照开机动画去PRODUCT_COPY_FILES补充内容。

品牌定制

对于ODM、OEM项目来说，启动界面的定制只是整个产品开发中的一个环节，真正影响项目周期的是定制厂商对嵌入式开发平台本身的成熟度。

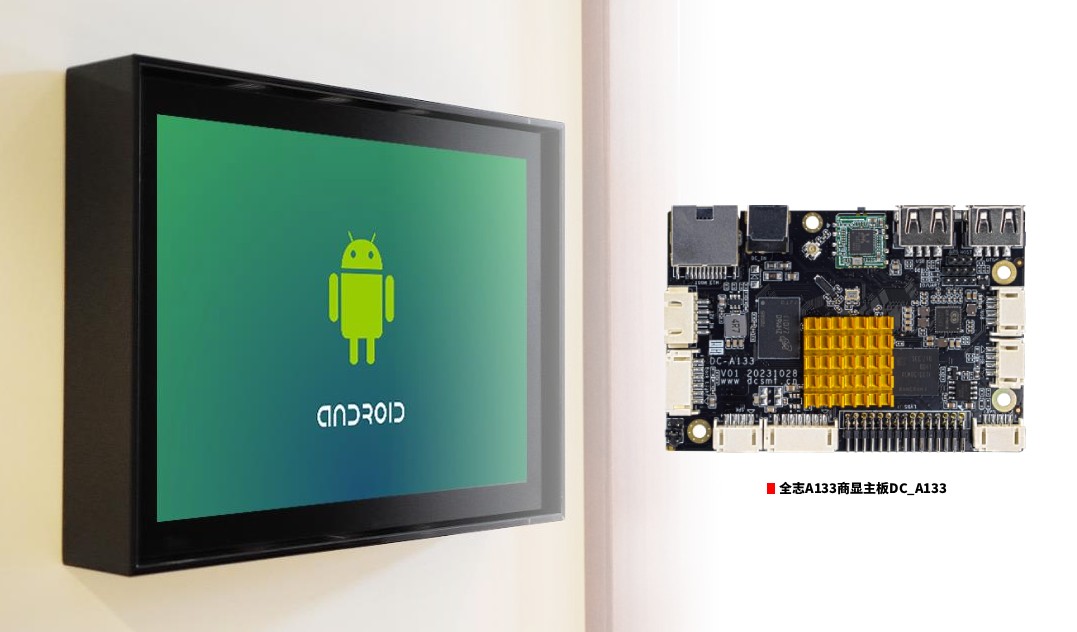

从定昌电子官网了解到，作为一家长期专注于嵌入式ARM平台研发的企业，官方推出的全志A133平台的DC-A133/DC-B133开发板是面向中低端Android智能终端打造的一款高性价比成熟主板。该产品基于全志A133四核Cortex-A53处理器设计，主频最高可达1.5GHz，在保证性能的同时拥有较低的功耗和发热。

硬件方面，DC-A133/DC-B133支持MIPI、LVDS显示接口，并可通过刷写屏参灵活切换不同显示方案，降低了客户适配不同液晶屏的开发成本。产品提供1GB+8GB、2GB+16GB等多种存储配置，支持百兆以太网、Wi-Fi以及蓝牙组合方案，同时配备4PIN喇叭接口，能够满足多媒体显示设备对于网络通信、音视频播放等方面的需求。

软件方面，该平台支持Android 10以及Buildroot系统，定昌电子官方同时提供完善的SDK、系统源码、开发文档及技术支持服务，开发人员不仅能够快速完成系统移植和应用开发，还能够根据项目需求完成开机Logo、Boot Animation、开机视频、显示参数以及外围硬件等多项定制开发，大幅缩短产品研发周期。

对于希望快速推出品牌化产品的客户，定昌这种"硬件平台+系统定制+技术支持"的一体化开发方式，能有效降低开发门槛，提升产品上市效率。

典型应用场景

基于全志A133平台的开发板目前已经广泛应用于智慧广告机、数字标牌、会议预约终端、自助点餐机、工业HMI、智能门禁、人脸识别终端、智慧校园终端、医疗信息显示终端以及各类Android显示控制设备。在这些项目中，除了稳定运行Android系统外，开机Logo、动画以及视频等启动界面定制，也是提升产品品牌价值的重要组成部分。
