前言

编码器是运动控制与位置反馈的核心感知部件，其性能直接决定伺服系统、工业机器人乃至人形机器人的控制精度与运行稳定性。据行业研究数据显示，2025年全球编码器市场规模约40.09亿美元，中国市场约10.43亿美元。中国作为全球最大的工业机器人应用市场，编码器需求占比已升至26.3%，预计2026年国内市场规模将进一步攀升至11.5亿美元。

然而，高端编码器主控芯片长期依赖进口，供应链不稳定、成本高、交付周期长等问题日益凸显。在工业4.0、智能制造与具身智能三大浪潮推动下，编码器行业对主控芯片的精度、实时性、功耗与集成度提出了前所未有的要求，国产化替代从“可选项”变成了“必选项”。本文将深度解析编码器芯片选型中的核心挑战，并以极海半导体G32R430编码器专用MCU为例，探讨国产芯片如何为高精度运动控制提供系统性解决方案。

一、编码器芯片选型面临的四大关键挑战

挑战一：算力与实时性难以兼得

编码器最核心、最耗时的运算为SIN/COS信号到角度值的转换。传统通用MCU在处理三角函数、坐标变换、数字滤波等运算时，受限于架构与算力，往往导致系统延迟高、精度不足。特别是在工业伺服向高速、高动态、高闭环带宽发展的趋势下，编码器需要提供微秒级的稳定位置反馈，传统方案已难以胜任。

挑战二：协议转换方案的灵活性与成本困境

传统协议转换型编码器在传感器模组内部集成专用DSP调理芯片及算法。这种方案虽然开发难度低、产品可快速落地，但存在明显短板：

• 专用传感器模组和DSP成本较高，无法实现多圈计数，且大部分不支持编码器协议、需额外搭配MCU；

• 信号校准和角度补偿算法固化，无法通过优化算法提高角度精度；

• 不同场景需更换不同的专用传感器模组，不利于维护。

挑战三：低功耗与高性能之间的平衡难题

大量电池供电的编码器应用场景，如无线部署的传感器节点、便携式运动控制设备等，要求编码器在保持高性能的同时实现极低静态功耗与动态功耗。传统方案往往在功耗与性能之间被迫取舍，要么牺牲精度换取续航，要么增加功耗保证性能。

挑战四：高端编码器芯片供应链的国产化缺口

当前国内高精度编码器核心芯片仍高度依赖进口，供应链安全与成本可控性面临严峻挑战。在高端机床、机器人关节、医疗设备等场景，外资品牌仍拥有更强的历史验证和质量体系壁垒。行业亟需具备同等性能、更优功耗、更高性价比的国产专用芯片。

二、G32R430专用架构与自研硬件指令如何重构编码器性能标杆

面对上述行业挑战，极海半导体于2025年推出了行业内首款G32R430高精度编码器专用MCU。该芯片从系统架构到外设规格进行了全方位优化，致力于帮助磁编码器、光电编码器、感应编码器等产品实现精度、功耗与实时性的跨越式突破。

（一）专用架构与自研硬件指令，实现微秒级角度解算

在编码器信号处理中，SIN/COS到角度的反正切运算是整个数据链路中最耗时的一环。G32R430从指令集层面解决了这一瓶颈：

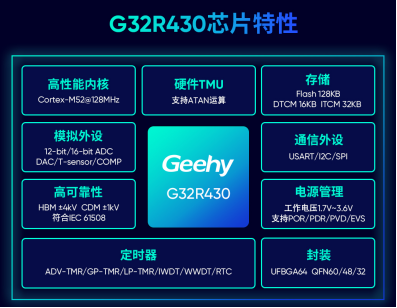

• 硬件基础：搭载Arm(®) v8.1-M架构Cortex-M52内核，最高工作主频128MHz，支持ITCM和DTCM紧耦合存储拓展，配合4KB Cache高速缓存，实现指令与数据的零等待访问；

• 自研ATAN指令：内置硬件TMU，搭载极海自研ATAN电角度计算扩展指令，将复杂三角函数运算硬件化；

• 性能指标：角度测量精度优于0.0001°，编码器电角度输出延迟小于1μs，整体位置响应速度较传统方案提升40%。核心链路中，信号采样与电角度计算等非算法执行时间小于3μs。

（二）高精度信号采集链，从源头保障数据质量

信号采集精度直接决定编码器的最终分辨率与稳定性。G32R430在模拟前端做了系统级强化：

• 双16位ADC：配备2个16位高精度ADC，支持规则序列、注入序列、单次及连续采样模式，通过主从模式可实现多通道同步采样；

• 差分输入：支持差分及单端输入，差分输入有效位最高可达13.5-bit，支持过采样可进一步提升有效位；

• 分辨率覆盖：精准支持≥17-bit磁编码器与≥23-bit光编码器信号采集；

• 辅助模拟外设：集成1×12位ADC（最多14个外部通道）、2×10位DAC、4×可编程模拟比较器、1×高精度温度传感器。温度传感器支持温度补偿，保障极端工况下的测量稳定性；

• 主电电压检测：内置EVS模块，可精准判断系统上电/掉电状态，无需外部监测，有助于缩小PCB面积、降低BOM成本。

（三）高度集成与超低功耗的协同设计

G32R430针对编码器对小型化和电池供电的严苛要求，在集成度与功耗控制方面进行了双向优化：

• 通信接口：支持2×USART（最大16Msps，支持RS485发送使能I/O自动控制）、1×I2C（最高400kHz）、1×SPI（主从模式最大50Mbit/s）；

• 协议兼容性：兼容多摩川、BiSS-C、SSI、SPI等主流编码器协议；

• 功耗控制：Stop模式功耗小于15μA，唤醒时间小于20μs；Standby模式功耗小于2μA，唤醒时间小于50μs，对比传统编码器功耗降低约50%；

• 电池续航：在极海推出的在轴多摩川协议磁电式绝对值编码器参考方案中，静态平均功耗约14μA，1100mAh电池使用寿命可达7年以上；

• 封装选择：提供UFBGA64、QFN60、QFN48、QFN32四种紧凑型封装，适配多样化尺寸需求。

（四）模拟信号解码方案，重构编码器BOM成本结构

相较于传统协议转换方案，G32R430提供的模拟信号解码方案从系统架构层面实现了成本重构：

• 单芯片集成：无需专用DSP调理芯片，直接将SIN/COS信号输入MCU，由G32R430兼顾“信号采集+算法解算+多圈计数+协议转换”四大功能；

• BOM成本优化：采用更低成本的传感器与高性价比MCU组合，整体BOM成本可降低20%至30%；

• 算法自主可控：用户可结合更适配的算法对信号进行校准、角度补偿和温度补偿，不受固化算法限制；

• 灵活定制输出：可根据实际需求实现特殊格式输出，如ABZ信号、专用协议等；

• 方案落地：极海已基于G32R430推出在轴单圈/多圈多摩川协议和在轴BiSS-C协议的两款磁电式绝对值编码器参考方案，并将陆续推出在轴BiSS-C协议磁电式、离轴磁电式、电感式等方案。

三、二十年模拟与数字融合基因：极海何以领跑编码器专用芯片赛道

极海半导体在编码器专用芯片领域的快速突破，建立在二十余年集成电路设计积累之上的系统性能力释放。以下从四个维度解析其不可复制的竞争壁垒：

（一）集团资源与产业积淀

• 母公司支撑：极海半导体是奔图科技（股票代码002180，中国上市公司500强）旗下子公司，2025年集团营收超165亿元、总资产374亿元，为极海提供坚实的资金与产业链资源保障；

• 市场表现：极海2024年营收约10.9亿元，年出货量超6亿颗，业务覆盖100余个国家与地区，服务全球10000余家客户；

• 行业地位：国产工业及汽车电子领域通用微控制器第一梯队，编码器应用行业领先，全球通用打印耗材加密芯片市场TOP1。

（二）研发体系与自主核心技术

• 全球研发布局：在珠海、上海、成都、杭州、郑州及海外布局6大研发中心，拥有超500人的专业研发团队；

• 四大核心能力：掌握16/32/64位自主内核设计、RISC-V内核独立设计、安全嵌入式eSE芯片设计及多核异构芯片设计能力；

• 知识产权壁垒：累计获超1800项知识产权，含已授权专利超1250项，其中发明专利占比58%，配备50余人专利工程师与律师团队。

（三）质量保障与可靠性验证

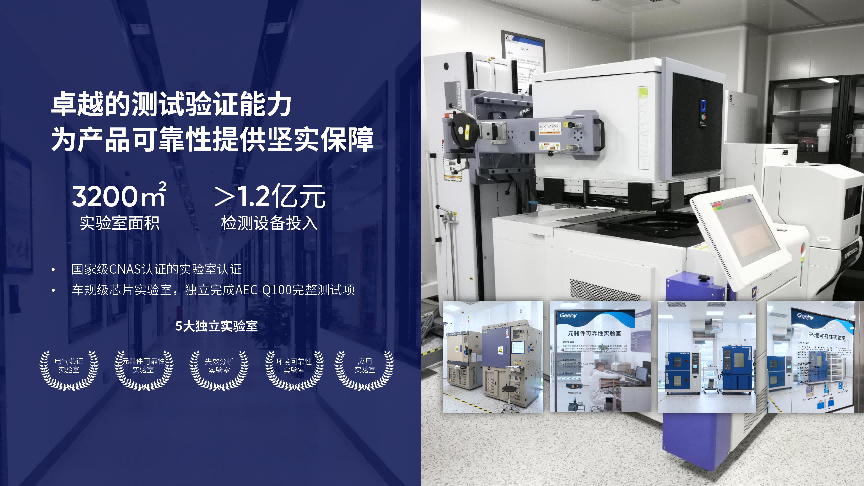

• CNAS认证实验室：建有超3200㎡国家级认证可靠性实验室，下设电气验证、元器件可靠性、失效分析、环境可靠性、应用五大独立实验室，测试仪器总价值近1.2亿元；

• 环境适应性：G32R430工作温度覆盖-40℃至105℃，符合IEC 61508工业级标准，ESD抗干扰性能强（HBM ±4kV/CDM ±500V）；

• 全流程管控：建立覆盖产品全生命周期的质量管控体系，通过ISO 9001、ISO 26262 ASIL-D等认证，产品符合RoHS、REACH、TSCA等环保法规。

（四）全栈生态与产业协同

• 产品矩阵完整：已构建“控制+传感+驱动”全栈式工业芯片平台，覆盖APM32/G32工业级MCU、G32A车规级MCU、G32R501实时控制DSP/MCU、G32R430编码器专用MCU及GHD系列栅极驱动器等产品线；

• 开发生态完善：G32R430配套SDK软件开发包、TinyBoard开发板、磁电式绝对值编码器参考方案及全套技术文档，兼容Keil、IAR等主流IDE；

• 供应链保障：与中芯国际、华虹宏力、晶合集成、台积电等晶圆厂，以及长电科技、华天科技等封装厂深度合作，兼顾高端工艺与国产自主可控。

四、典型应用场景与选型参考

G32R430编码器专用MCU适用于以下主流场景：

1.工业伺服系统

高动态响应伺服电机需微秒级位置反馈，G32R430的ATAN硬件指令将角度解算延迟压缩至1μs以内，位置反馈速度较传统方案提升40%。16位高精度ADC可精准支持≥17-bit磁编码器与≥23-bit光编码器信号采集；

2.人形机器人关节与灵巧手

据行业研究，单台人形机器人需配置约54个编码器。每个旋转关节需2个编码器，线性关节和灵巧手各需1个。G32R430的小尺寸封装（最小QFN32）与超低功耗设计（Standby模式小于2μA），完美适配关节与灵巧手的紧凑空间与续航要求；

3.智能自动化设备

电梯控制、AGV小车、数控机床等场景对编码器的长期稳定性和抗干扰能力要求较高。G32R430工作温度覆盖-40℃至105℃，符合IEC 61508工业级标准，ESD抗干扰性能强（HBM±4kV、CDM±500V），可适应复杂工控环境；

4.电池供电的无线传感设备

大量无线部署的传感器节点要求编码器在保持高性能的同时实现极低功耗。G32R430的Stop模式功耗小于15μA、Standby模式小于2μA，配合微秒级快速唤醒能力，可有效延长设备续航。

五、常见问题解答

问：国产编码器专用芯片与进口方案相比，性能差距如何？

以极海G32R430为例，其Cortex-M52内核、自研ATAN硬件指令、16位高精度ADC等配置，在角度测量精度（优于0.0001°）、响应延迟（小于1μs）、功耗控制（对比传统方案降低约50%）等核心指标上已达行业领先水平。G32R430兼容多摩川、BiSS-C、SSI、SPI等多种主流编码器协议，协议兼容性与进口方案持平。

问：从协议转换方案迁移到模拟信号解码方案，开发难度大吗？

极海提供完整参考方案和技术支持。G32R430在轴多摩川协议和BiSS-C协议磁电式绝对值编码器参考方案配套有参考设计、方案规格书、原理图、软件工程说明书等全套文档。G32R430兼容Keil、IAR等主流IDE，开发环境成熟，可大幅降低迁移成本与周期。

问：极海在编码器领域的市场地位如何？

极海在编码器芯片市场位居前列，协议转换型编码器参考方案已基于APM32E030/F402/F103等工业级MCU实现规模化量产，应用于行业头部客户产品。G32R430的发布进一步巩固了极海在编码器专用芯片领域的技术壁垒与市场竞争力。

结语

编码器芯片的国产化替代，从来不是简单的参数追赶，而是技术与产业的深度融合。极海半导体以G32R430编码器专用MCU为突破口，通过专用架构设计、自研硬件指令、高精度模拟外设与超低功耗技术的系统级创新，为高精度运动控制与位置反馈场景提供了兼具性能与成本的国产化解决方案。随着人形机器人量产临近、工业自动化持续升级，编码器市场将迎来更大增长空间。以极海为代表的国产芯片企业，正以扎实的技术积累与完整的生态布局，筑牢中国工业控制与机器人产业的“芯”底座。
